Skilt og Oppmerking
For effektivt arbeid med skilt og oppmerking i Civil 3D.
Inkl. i Focus CAT Veg
Focus CAT Skilt og Oppmerking
Focus CAT Skilt og Oppmerking er en modul som er inkludert i Focus CAT Veg og brukes til å produsere skilt- og oppmerkingsplaner for alle typer av veger, både nye og eksisterende.
Ved bruk av Focus CAT Skilt og Oppmerking har du mulighet å utarbeide 2D og 3D-skiltplaner i henhold til gjeldende regelverk (Håndbok N300 Skilt, N320 Oppmerking, N-V320 Planlegging og oppsetting av trafikkskilt). Programmet gir tilgang til et skiltbibliotek som baserer seg på tekniske bestemmelser og retningslinjer for utforming av trafikkskilt og du kan designe egne vegvisningsskilt. Tabeller skapes for deg automatisk og du har flere smarte funksjoner som hjelper deg på vei.
Modulen gir deg også full kontroll over den geometriske utformingen av veglinjer, inkludert både horisontal- og vertikalgeometri. Programmet er utviklet med integrerte krav fra Statens vegvesens håndbøker, slik at du enkelt kan sikre samsvar med gjeldende regelverk under prosjektering.
Verktøylinje CAT Skilt og Oppmerking.
Skiltbibliotek
Focus CAT Skilt og Oppmerking inneholder et stort skiltbibliotek som er tilpasset til Statens Vegvesen, og til gjeldende regelverk.
Skilteditor
Programmet har en egen skilteditor hvor du kan lage egne skiltplater med stedsnavn, geografisk vegvisning, virksomhetsvegvisning, Serviceskilt mm.
Dynamiske skilttabeller
Skilttabellene oppdateres fortløpende når du gjør endringer, raskt og effektivt.
Om Focus CAT Skilt og Oppmerking
Avanserte Civil 3d verktøy for veg-ingeniører

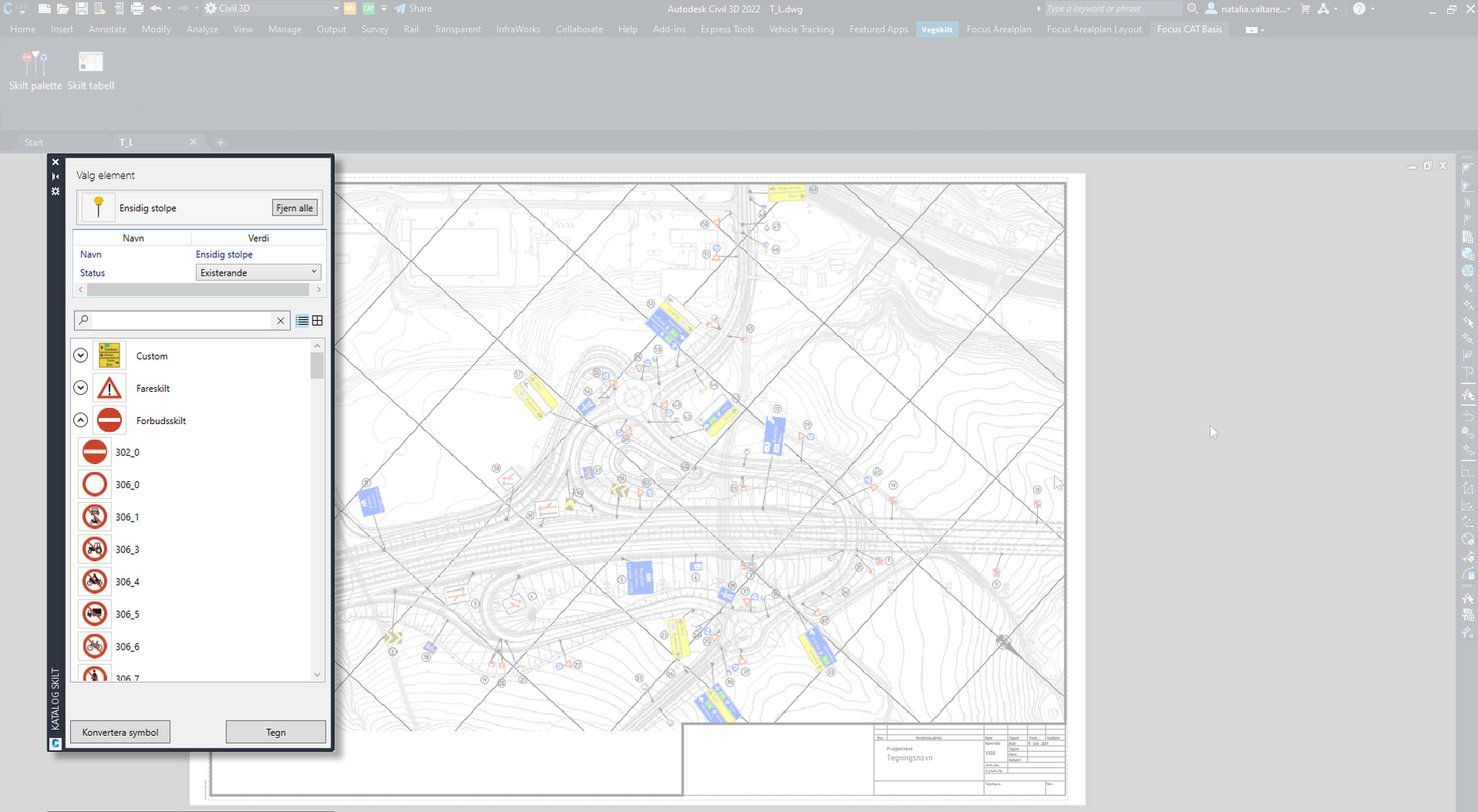

Skiltbiblioteket
Prosjektering av skiltplan begynner med valg av både skiltstolpe og skiltplate fra skiltbiblioteket. Det inneholder forskjellige type av skiltstolper: både enkle og mer komplekse objekter. Det finnes både ensidige og tosidige stolper, sammen med halv og helportal som tegnes ut med unike symboler
På samme måte gjøres det valg mellom skiltplater som er laget under forskjellige kategorier i henhold til gjeldende regelverk.
-
Skiltbibliotek
Arbeid med skiltstolpe
Tegnede skilstolper blir representert av objekter som kalles COGO punkter i Civil3D. Det gir deg mulighet til å justere skiltene til riktig høyde. Man kan angi høyde enten fra eksisterende eller prosjektert terreng eller vegmodell. Levering av stikingsdata blir nå også enkelt.
Det er også mulig å velge tilstand på stolper: eksisterende, ny, revet eller flyttet. Basert på dette valget blir skiltstolper tegnet ut med ulike farger.
-
Skiltstolper.

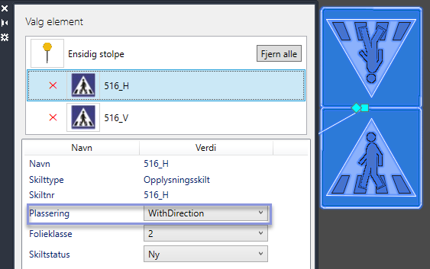

Arbeid med skiltplate
Du får mulighet til å velge mellom nødvendige attributter på skiltene. Disse attributtene kan endres fortløpende. Man kan velge mellom forskjellige skiltstørrelse, folieklasse, tilstand og kjøreretning ved plassering av skiltplater.
Det er også mulig å velge skiltstatus: eksisterende eller prosjektert. Basert på dette valget blir skiltplate tegnet ut enten med eller uten farge.
-
Skiltplater.

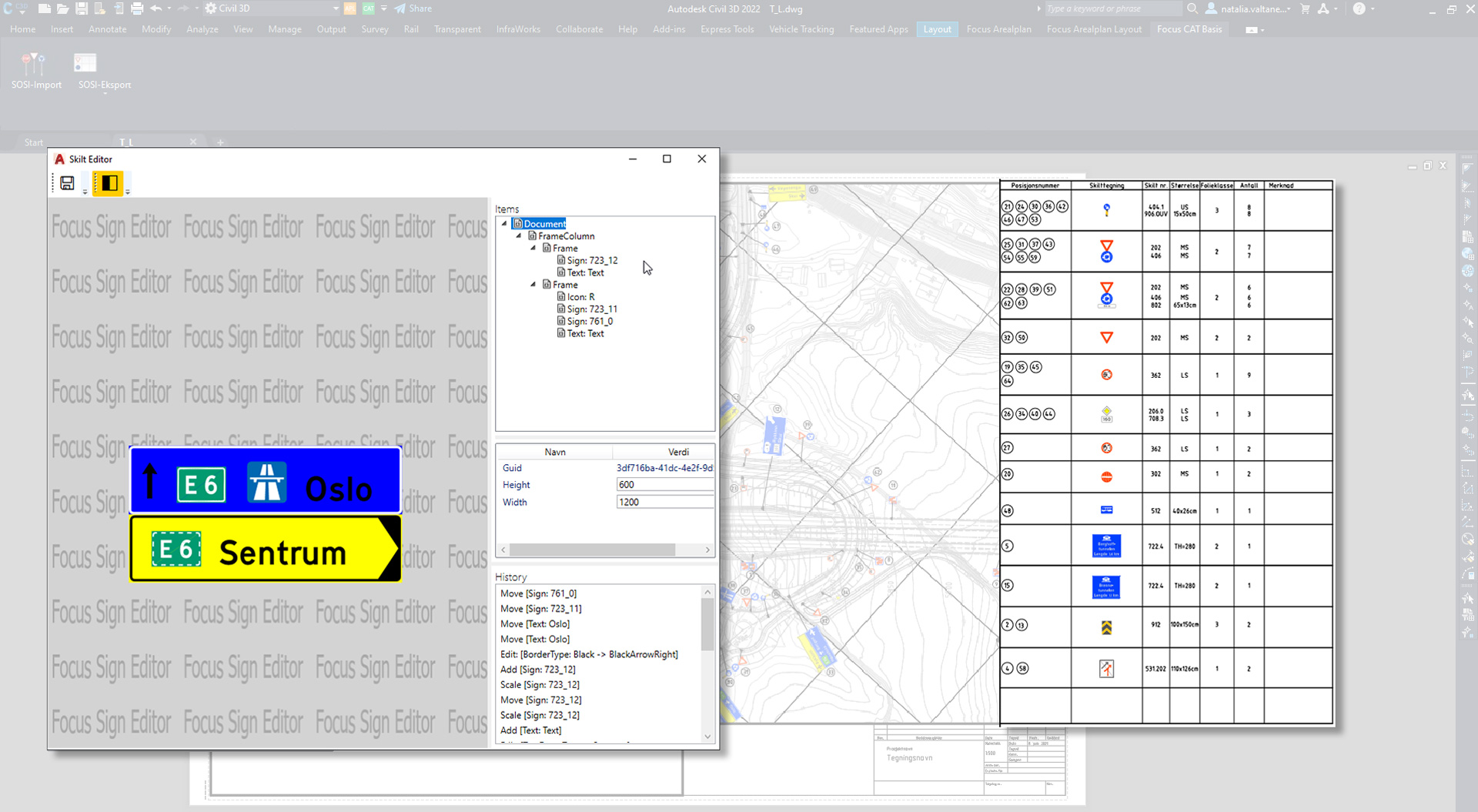

Skilteditor
I Focus CAT Skilt og Oppmerking kan du lage egendefinerte skiltplater, for eksempel store tavler med vegvisninger, tabellvegviser og diagramorienteringstavler.
Du kan også produsere skilttabeller som oppdateres fortløpende.
-
Skilt-editor og Skilttabell.
Priser
Focus CAT - Vegskilt
Fast lisens
10 000,-
årlig abonnement
- Låst på en maskin.
- Best når programmet kun brukes på en plass.
- En lisens per maskin.
Anbefalt!
Focus CAT - Vegskilt
Flerbruker lisens
20 000,-
årlig abonnement
- Flyter mellom flere maskiner.
- Best når programmet skal brukes over flere maskiner.
- En lisens per samtidig bruker.
